Как правильно выбрать EO IR PTZ-камеру для проектов наблюдения

Все еще просматриваете бесконечные характеристики камер EO IR PTZ и задаетесь вопросом, почему все они выглядят одинаково, но стоят совершенно по-разному? Вы не одиноки.

Возможно, ваша нынешняя камера превращает каждую ночную сцену в зернистый фильм ужасов или теряет цели в тот момент, когда они смещаются от центра.

Или вы были обожжены впечатляющими техническими таблицами, в которых упущены такие мелкие детали, как: реальный диапазон, реальная производительность масштабирования и то, как камера ведет себя в тумане, дожде или при жаре.

В этом руководстве простым языком рассказывается о разрешении сенсора, выборе тепловизора, коэффициенте масштабирования, точности позиционирования и подводных камнях интеграции — прежде чем вы потеряете бюджет.

Вы также получите ключевые тесты и контрольные списки выбора, взятые из реальных проектов, а также ссылки на практические отраслевые идеи, такие какотчеты о рынке инфракрасных изображенийподкреплять каждое решение.

📹 Понимание основ работы камеры EO IR PTZ и основных приложений для наблюдения.

Электрооптические инфракрасные (EO IR) PTZ-камеры сочетают в себе изображение в видимом свете, тепловизионное изображение и управление поворотом и наклоном в одном очень гибком блоке наблюдения. Они обеспечивают круглосуточную осведомленность о ситуации, даже в дождь, туман, дым и в условиях низкой освещенности, когда стандартные камеры не работают.

Благодаря интеграции расширенного масштабирования, интеллектуального отслеживания и обнаружения на большом расстоянии, камеры EO IR PTZ широко используются в охране периметра, защите границ, мониторинге гавани, критической инфраструктуре и проектах умного города, которые требуют как детализации, так и широкого охвата территории.

1. Что такое EO IR PTZ-камера?

EO IR PTZ-камера обычно включает в себя видимый (день/ночь) датчик, тепловой датчик и моторизованный механизм PTZ. Это позволяет операторам:

• Переключите или объедините тепловые и видимые каналы для лучшего распознавания целей.
• Панорамируйте, наклоняйте и масштабируйте, чтобы следить за событиями на больших территориях в режиме реального времени.
• Сохраняйте покрытие в плохую погоду и в ночное время без дополнительного освещения.

2. Основные компоненты и технологии обработки изображений

Производительность EO IR PTZ-камеры зависит от ее датчиков, оптики и механизма обработки. Ключевые компоненты включают в себя:

3. Типичные сценарии наблюдения EO IR PTZ

Эти камеры идеально подходят там, где обязательны дальняя видимость и непрерывная работа:

• Защита границ и береговой линии: широкомасштабное сканирование с тепловым обнаружением на большом расстоянии.
• Промышленные и энергетические объекты: мониторинг трубопроводов, подстанций, нефтеперерабатывающих заводов и нефтебаз.
• Аэропорты, порты и логистические центры: управление большими площадками, перронами и точками доступа.
• Умные города и дорожное движение: отслеживание происшествий на автомагистралях, мостах и ​​перекрестках.

4. Преимущества перед обычными фиксированными камерами

По сравнению со стационарными камерами системы EO IR PTZ сокращают количество необходимых устройств и одновременно улучшают ситуационную осведомленность.

• Одна PTZ может охватывать несколько зон с помощью предустановок и патрулей.
• Тепловидение значительно улучшает обнаружение в сложных условиях.
• Оптический зум обеспечивает детализацию для идентификации и доказательств.
• Расширенные модели поддерживают автоматическое отслеживание, интеллектуальную аналитику и интеграцию с VMS/PSIM.

🌙 Оценка требований к слабому освещению, тепловому диапазону и разрешению для вашего проекта.

Правильное определение ваших потребностей в условиях низкой освещенности, теплового режима и разрешения предотвращает перерасход, обеспечивая при этом покрытие рисков. Начните с окружающей среды: окружающего освещения, расстояния до целей, погодных условий и требуемого уровня идентификации (обнаружение, распознавание или идентификация).

Затем сопоставьте эти требования с размером сенсора, количеством пикселей, чувствительностью к звездному свету, выбором тепловизора и полем зрения, сбалансировав производительность с пропускной способностью и объемом памяти.

1. Постановка целей обнаружения, распознавания и идентификации.

Разные проекты требуют разных эффективных диапазонов. Практический подход заключается в указании расстояний для трех уровней:

После определения этих расстояний выберите комбинацию видимого разрешения и тепловизионной линзы, которая может обеспечить необходимую плотность пикселей на цели.

2. Сравнение звездного света и тепловых характеристик

Датчики звездного света и тепловидение удовлетворяют различные потребности и зачастую лучше всего работают вместе:

• Звездный свет: создает цветные изображения при очень слабом освещении, что имеет решающее значение для судебно-медицинской экспертизы и ситуационного контекста.
• Тепловой: не зависит от окружающего освещения, идеально подходит для раннего обнаружения вторжений, замаскированных объектов, дыма или тумана.

Для больших наружных площадок можно использовать двухспектральное решение, такое какТепловизионная камера 640x512 + 2 Мп с 35-кратным оптическим зумом, двухспектральная сетевая купольная PTZ-камераэффективно сочетает в себе оба преимущества.

3. Визуализация компромисса между полосой пропускания и разрешением

Более высокое разрешение улучшает детализацию, но увеличивает пропускную способность и объем памяти. Используйте простую диаграмму, чтобы сравнить, как различные разрешения влияют на нагрузку сети в типичной системе наблюдения.

Заблаговременно планируя битрейт, вы избежите узких мест в сети и сможете правильно определить размер NVR и емкости хранилища.

4. Выбор разрешения и объективов для типичных сцен

В разных установках используются разные комбинации разрешения и коэффициента масштабирования.

🎯 Согласование масштабирования, скорости отслеживания и стабилизации с потребностями охвата и детализации.

Коэффициент масштабирования, скорость PTZ и стабилизация изображения определяют, насколько эффективно вы сможете следить за быстродвижущимися целями и охватывать большие территории. Недостаточный зум ограничивает диапазон идентификации, а медленная PTZ или слабая стабилизация могут привести к пропуску событий и размытию изображений, особенно при больших фокусных расстояниях.

1. Выбор правильного коэффициента оптического увеличения

Коэффициент оптического увеличения напрямую влияет на то, насколько далеко вы сможете читать номера, распознавать лица или наблюдать мелкие детали. Для обеспечения общей безопасности вокруг зданий подойдет такая модель, какСетевая купольная PTZ-камера Starlight 2 МП с 30-кратным увеличениемчасто обеспечивает достаточный диапазон с хорошими характеристиками при слабом освещении. На длинных периметрах или открытых площадках можно использовать зум-объективы с 37–44-кратным увеличением для обеспечения идентификации на больших расстояниях.

2. Скорость PTZ, предустановки и автоматическое слежение.

Быстрое перемещение PTZ и точные настройки необходимы, когда операторам необходимо быстро реагировать на сигналы тревоги или отслеживать транспортные средства. Рассмотрим:

• Высокая скорость панорамирования/наклона для быстрого перемещения между критическими зонами.
• Точные настройки для интеграции с датчиками обнаружения вторжений, радарами или ограждениями.
• Автоматическое отслеживание для автоматического отслеживания злоумышленников или подозрительных транспортных средств без участия оператора.

Автоматическое слежение особенно важно в необслуживаемых диспетчерских или в нерабочее время.

3. Стабилизация изображения и виброустойчивость.

Длинные фокусные расстояния усиливают даже небольшие вибрации от ветра или проезжающих грузовиков, что приводит к тряске видео и потере деталей. Для опор, башен, мостов или морского применения расставьте приоритеты:

• Поддержка оптической или электронной стабилизации изображения (OIS/EIS).
• Прочная механическая конструкция с жесткими допусками.
• Настраиваемое ускорение/замедление PTZ, чтобы избежать перерегулирования.

Эти функции обеспечивают читаемость изображений даже при максимальных уровнях масштабирования.

🛠 Оценка интеграции, протоколов связи и защиты окружающей среды для надежного развертывания

Наилучшая производительность изображения по-прежнему невозможна, если камера не может интегрироваться с вашей системой управления видео (VMS), выдерживать суровые погодные условия или поддерживать стабильную связь. Оцените сеть, протоколы управления, варианты электропитания и надежность корпуса, чтобы обеспечить долгосрочную надежность и безопасность.

1. Сеть, интерфейсы питания и управления.

Современные EO IR PTZ-камеры поддерживают несколько вариантов подключения для гибкого проектирования системы.

2. Поддержка протоколов и совместимость с VMS.

Совместимость протоколов упрощает интеграцию и обслуживание. Ищите:

• Соответствие ONVIF для совместимости с популярными платформами VMS.
• Поддержка потоковой передачи RTSP/HTTP и открытых API для пользовательских приложений.
• Безопасные протоколы (HTTPS, SRTP, TLS) для защиты каналов видео и управления.

Подтвердите у поставщика VMS, что выбранная модель поддерживает полную интеграцию PTZ, предустановок и аналитики.

3. Погодные, антивандальные и экологические рейтинги.

Наружные EO IR PTZ-камеры должны выдерживать дождь, пыль, солевые брызги и перепады температур, сохраняя при этом оптическое выравнивание.

• Класс защиты IP66/67 или выше для защиты от пыли и воды.
• Широкий диапазон рабочих температур и встроенные нагреватели/вентиляторы, где это необходимо.
• Вандалоустойчивость IK10 для открытых или общественных мест.
• Защита от перенапряжения в сети и линиях электропередачи, особенно на высоких опорах.

🏷 Выбор и покупка PTZ-камер EO IR от Savgood с выгодой в долгосрочной перспективе.

Savgood предлагает широкий ассортимент камер EO IR PTZ, которые подходят для проектов различного масштаба: от компактных городских объектов до промышленного и приграничного применения на больших расстояниях. Сосредоточение внимания на качестве изображения, соответствии требованиям NDAA и интеллектуальных функциях помогает защитить ваши инвестиции на протяжении всего жизненного цикла.

1. Сопоставление моделей Савгуда со сценариями проекта

Различные камеры Savgood оптимизированы для определенных ролей:

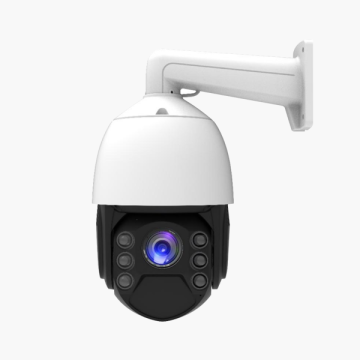

• Сетевая купольная PTZ-камера 4 Мп с 37-кратным зумом Ultra Starlight NDAA: идеально подходит для наблюдения за городом, кампусами и коммерческими зданиями, где требуется детализация 4 МП, высокий зум и компактный форм-фактор.
• Сетевая купольная PTZ-камера 8 Мп с 37-кратным зумом Ultra Starlight NDAA: обеспечивает сверхвысокое разрешение для критических областей, где важны мелкие детали и расширенная аналитика.
• 2-мегапиксельная сетевая купольная PTZ-камера с 44-кратным зумом и дальним зумом Ultra Starlight NDAA: предназначен для дальнего мониторинга периметров, портов, промышленных объектов и автомагистралей.

2. Оценка совокупной стоимости владения (TCO)

Самая низкая начальная цена редко равна лучшей цене. При выборе PTZ-камеры EO IR учитывайте:

• Стоимость установки: меньшее количество высокопроизводительных PTZ-модулей может заменить множество фиксированных камер.
• Пропускная способность и хранилище: эффективные кодеки и интеллектуальные режимы записи сокращают текущие расходы.
• Надежность и гарантия: прочная конструкция и оперативная поддержка сводят к минимуму время простоя.
• Масштабируемость: убедитесь, что ваш выбор может расширяться по мере будущего охвата или потребностей в аналитике.

3. Практический контрольный список покупок

Прежде чем завершить заказ, проверьте каждый пункт ниже:

Заключение

Выбор подходящей PTZ-камеры EO IR для проектов наблюдения начинается с четкого понимания оперативных целей: где появляются цели, как далеко они находятся и какой уровень детализации требуется. Отсюда вы можете преобразовать реальные условия в конкретные характеристики разрешения, коэффициента масштабирования, тепловых характеристик и чувствительности при слабом освещении.

Внимание к скорости PTZ, стабилизации и автоматическому отслеживанию гарантирует, что ваша система не только захватывает высококачественные изображения, но и может отслеживать инциденты по мере их развития. В то же время надежная защита окружающей среды, варианты интерфейса и основанные на стандартах протоколы гарантируют долгосрочную стабильность и совместимость с существующими платформами VMS.

Сопоставляя эти технические факторы с соображениями бюджета и жизненного цикла, специалисты по безопасности могут создавать масштабируемые, готовые к будущему системы наблюдения. Правильно подобранные камеры EO IR PTZ уменьшают слепые зоны, сокращают время отклика и предоставляют действенные доказательства, превращая видеоохрану в надежный, критически важный инструмент как для безопасности, так и для эксплуатации.

Часто задаваемые вопросы о PTZ-камере Eo IR

1. В чем основное преимущество PTZ-камер EO IR перед стандартными IP-камерами?

Камеры EO IR PTZ сочетают в себе видимое и тепловизионное изображение с моторизованным поворотно-наклонным зумом, что позволяет одному устройству обнаруживать, отслеживать и идентифицировать цели на больших площадях, при любом освещении и погодных условиях. Это значительно уменьшает слепые зоны и может заменить несколько фиксированных камер.

2. Как определить необходимый мне диапазон масштабирования?

Начните с определения максимального расстояния, на котором вам необходимо распознать или идентифицировать цель. Используйте таблицы производителей или рекомендации по количеству пикселей на метр, чтобы перевести это расстояние в необходимое фокусное расстояние и коэффициент масштабирования. Для длинных периметров обычно требуется 37–44-кратное увеличение, тогда как общая безопасность здания часто хорошо работает с 20–30-кратным увеличением.

3. Когда тепловидение необходимо для наблюдения?

Тепловидение необходимо, когда необходимо обнаружить людей или транспортные средства в полной темноте, сквозь густую растительность, дым, легкий туман или в ситуациях, когда злоумышленники могут попытаться скрыться. Это особенно ценно для обеспечения безопасности границ, критически важной инфраструктуры, береговых линий и больших открытых территорий, где раннее обнаружение является приоритетом.

4. Требуют ли камеры EO IR PTZ специальной сетевой инфраструктуры?

Они используют стандартные IP-сети, но часто генерируют более высокие скорости передачи данных благодаря мощной оптике и многоканальным потокам. Убедитесь, что ваши коммутаторы, восходящие каналы связи и хранилище могут обрабатывать ожидаемый трафик. При крупномасштабных развертываниях или развертываниях на больших расстояниях рассмотрите возможность использования оптоволоконных каналов и сегментации VLAN для обеспечения производительности и безопасности.

5. Какое обслуживание обычно требуется камерам EO IR PTZ?

Техническое обслуживание в основном включает периодическую очистку линз/окн, обновление прошивки, механические проверки движения PTZ, а также проверку предустановок и аналитику. В суровых условиях добавление защиты от перенапряжения и ежегодная проверка уплотнений и нагревателей помогают сохранить надежность и продлить срок службы.
