12um 384x288 USB выходной тепловой модуль Compact Size
|
Номер модели |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Тепловой модуль |
||
|
Датчик изображения |
Vox Uncoled Focal Plane Arrys |
|
|
Максимум Разрешение |
384 × 288 |
|
|
Частота кадров |
Регулируемые от 6 Гц до 50 Гц |
|
|
Пиксельный интервал |
12 мкм |
|
|
Ответ волновой полосы |
8 мкм до 14 мкм |
|
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|
|
Объектив (фокусное расстояние) |
9,7 мм |
15,4 мм |
|
F Номер |
F1.0 |
F1.0 |
|
Ифи |
1,2 МР |
0,8 МР |
|
Поле зрения (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Мин Расстояние фокусировки |
2m |
5m |
|
Измерение температуры |
||
|
Температурная диапазон |
- 20 ° C ~+150 ° C и 100 ° C ~ 550 ° C. |
|
|
Точность температуры |
Макс (± 2 ° C, ± 2%) при температуре окружающей среды 25 ° C и температура объекта выше 0 ° C |
|
|
Расстояние температуры (на основе 0,65 × 0,65 м) |
10 м (самый дальний) |
15 м (самый дальний) |
|
Правило термографии |
3 Типы правил измерения температуры, 21 правила (10 точек, 10 регионов и 1 линия) |
|
|
Вывод данных |
16 -битные данные о температуре |
|
|
Отображение изображения |
||
|
Контрастная корректировка |
Да |
|
|
Регулировка яркости |
Да |
|
|
Палитры |
15 палитр цветного, регулируемого, белый горячий по умолчанию |
|
|
Режим FFC (коррекция плоского поля) |
Авто, ручное, внешнее коррекция |
|
|
DDE |
Да |
|
|
Общий |
||
|
Аппаратный интерфейс |
USB2.0 FPC |
|
|
Власть |
DC 5V ± 5% |
|
|
Энергопотребление |
≤0,55 Вт |
|
|
Вибрация и шок |
Вибрация: синусоидальная вибрация, 20 м/с ², 3 - Шок: половина синусоидальной волны, 30 г/11 мс, 3 - Ось 6 - |
|
|

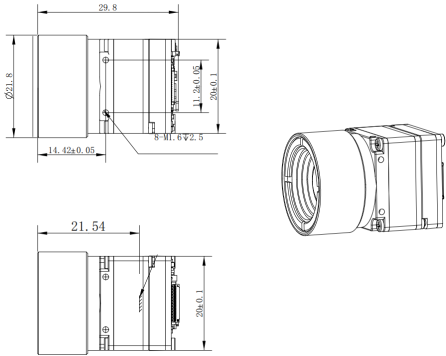

Измерение |
29,8 мм*20 мм*20 мм |
29,8 мм*20 мм*20 мм |
|
Масса |
≤22g |
≤22g |
|
Рабочая температура |
- 40 ° C ~ 70 ° C. |
|
