12um 640x512 USB выходной тепловой модуль компактного размера

Номер модели

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Тепловой модуль

Датчик изображения

Vox Uncoled Focal Plane Arrys

Максимум Разрешение

640 × 512

Частота кадров

Регулируемые от 6 Гц до 30 Гц

Пиксельный интервал

12 мкм

Ответ волновой полосы

8 мкм до 14 мкм

Netd

≤ 40mk (@ 25 ° C), F# = 1,0

Объектив (фокусное расстояние)

9,1 мм

15 мм

19 мм

25 мм

F Номер

F1.0

F1.0

F1.0

F1.0

Ифи

1,3 МР

0,8 МР

0,6MRAD

0,48 МР

Поле зрения (H × V)

48,3 ° × 38,6 °

29,3 ° × 23,4 °

22,8 ° × 18,4 °

17,46 ° × 14,01 °

Мин Расстояние фокусировки

2m

5m

7m

8m

Измерение температуры

Температурная диапазон

- 20 ° C ~+150 ° C и 100 ° C ~ 550 ° C.

Точность температуры

Макс (± 2 ° C, ± 2%) при температуре окружающей среды 25 ° C и температура объекта выше 0 ° C

Расстояние температуры

(на основе 0,65 × 0,65 м)

10 м (самый дальний)

15 м (самый дальний)

20 м (самый дальний)

25 м (самый дальний)

Правило термографии

3 Типы правил измерения температуры, 21 правила (10 точек, 10 регионов и 1 линия)

Вывод данных

16 -битные данные о температуре

Отображение изображения

Контрастная корректировка

Да

Регулировка яркости

Да

Палитры

15 палитр цветного, регулируемого, белый горячий по умолчанию

Режим FFC (коррекция плоского поля)

Авто, ручное, внешнее коррекция

DDE

Да

Общий

Аппаратный интерфейс

USB2.0 FPC

Власть

DC 5V ± 5%

Энергопотребление

≤0,55 Вт

≤0,55 Вт

≤0,55 Вт

≤0,65 Вт

Вибрация и шок

Вибрация: синусоидальная вибрация, 20 м/с ², 3 -

Шок: половина синусоидальной волны, 30 г/11 мс, 3 - Ось 6 -

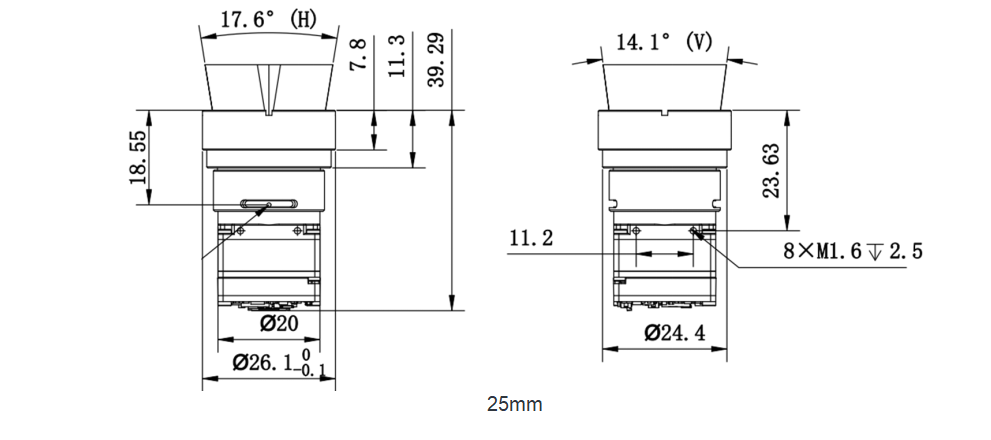

Измерение (мм)

29,8*20*20 мм

34,54*20*20 мм

37,04*20*20 мм

39,29*20*20 мм

Масса

≤22g

≤28G

≤32g

≤33g

Рабочая температура

- 40 ° C ~ 70 ° C.
