12 мкм 640 × 512 USB (CVBS/TYPE - C/MIPI необязательно) Компактный размер температуры Термический модуль

Номер модели

SG - DTM06U (C, M) 2 - X.

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - X.

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - X.

SG - DTM02U (C) 2 - TX

Тепловой модуль

Датчик изображения

Неотъемный Vox Microbolometer

Пиксельный интервал

12 мкм

Ответ волновой полосы

8 мкм до 14 мкм

Максимум Разрешение

640 × 512

384 × 228

256 × 192

Частота кадров (FPS)

50

25

50

25

50

25

Объектив (фокусное расстояние)

9.1/13/19/25 мм

9,1/13 мм

4/7/10 мм

F Номер

F1.0/ f1.0/ f1.1/ f1.2

F1.0

F1.0

Поле зрения (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Температурное измерение

N/a

Поддерживать

N/a

Поддерживать

N/a

Поддерживать

Измерение температуры

Температурная диапазон

Режим LT: - 20 ° C ~+150 ° C; HT Mode: 0 ° C ~+550 ° C.

Ошибка измерения

Макс (± 2 ° C, ± 2%); Рабочая температура: - 20 ° C ~+50 ° C.

Отображение изображения

Регулировка изображения

Яркость, контраст, резкость

Детальное улучшение

Поддерживать

Прирост

Авто/ручное

Шумоподавление

2d/3d

Подбросить

Поддерживать

Зеркало

Поддерживать

Псевдо - Цвет

18 палитр цвета регулируются

Перекрестный

Отображать/исчезнуть/скрыть

Обработка изображений

Коррекция NUC, цифровой фильтр шума, DDE

Видео

Видео вывод

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Интерфейс расширения

USB/MIPI/CVBS/TYPE - c

USB/CVBS/TYPE - c

Последовательная связь

UART Серийный порт

Общий

Власть

DC 4,5 ～ 5,5 В; CVBS: DC 4,5–20 В.

Энергопотребление

≤0,7W@25 При

≤0,7W@25 При

≤0,55W@25 При

Рабочая температура

- 40 ° C ~ 70 ° C.

Температура хранения

- 40 ° C ~ 80 ° C.

Работая влажность

≤95% RH (не - конденсация)

Шок

6,06 г случайно, 3 - Ось, синусоидальная вибрация

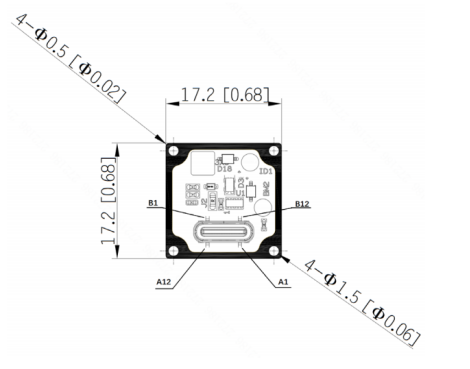

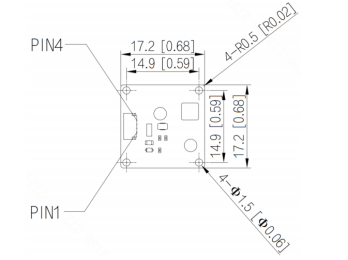

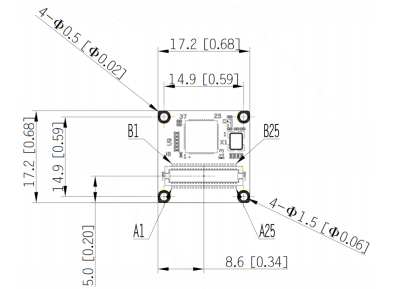

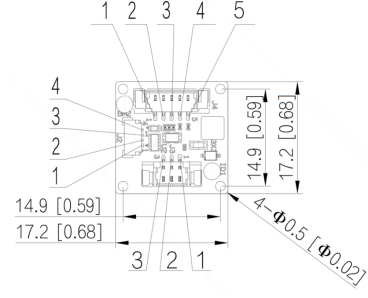

Измерение

17,3 мм*17,3 мм*10,8 мм (без хвостовой пластины хвостового кольца объектива)

Масса

5G (без хвостовой пластины хвостового кольца с линзой)
