Спецификация
| Модель | СГ-СВЗ12НД2-17510 | СГ-СВЗ06НД2-17510 | |
| Датчик | Датчик изображений | 1/2-дюймовый датчик SONY InGaAs Global Shutter SWIR IMX990 | 1/4-дюймовый датчик SONY InGaAs Global Shutter SWIR IMX991 |
| Эффективные пиксели | прибл.1,34 МП | прибл.0,34 МП | |
| Размер пикселя | 5 мкм | ||
| Объектив | Длина волны отклика | 1000~1700нм | |
| ICR | Поддержка 2 режимов: Широкий диапазон: 1000~1700нмУзкий диапазон: 1450~1700нм | ||
| Фокусное расстояние | 17 мм ~ 510 мм, 30-кратный оптический зум | ||
| Диафрагма | Ф2.8~Ф5.5 | ||
| Поле зрения | Г: 21,3°~0,71°, В: 17,1°~0,57°, Д: 27,1°~0,92° | Г: 11,6°~0,37°, В: 9,3°~0,3°, Д: 14,8°~0,47° | |
| Близкое расстояние фокусировки | 1 м~10 м (Широкий~Теле) | ||
| Скорость масштабирования | прибл.7s (оптический широкий ~ теле) | ||
| видео | Сжатие | H.265/H.264/H.264H/MJPEG | |
| Разрешение | 25/30/50/60 кадров в секунду при 1280×1024 | 25/30/50/60 кадров в секунду при 640×512 | |
| Битрейт видео | 32 кбит/с~16 Мбит/с | ||
| Аудио | ААС/MP2L2 | ||
| Видео LVDS | 25/30/50/60 кадров в секунду при 2 МП (1920×1080) | ||
| Сеть | Хранилище | TF-карта (256 ГБ), FTP, NAS | |
| Сетевой протокол | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Мультикаст | Поддерживать | ||
| Обновление прошивки (LVDS) | Можно обновить прошивку только через сетевой порт | ||
| Общие события | Движение, Тампер, SD-карта, Сеть | ||
| ИВС | Растяжка, обнаружение пересечения забора, вторжение, брошенный объект, быстрое движение, обнаружение парковки, оценка скопления людей, пропавший объект, обнаружение праздношатания. | ||
| Подавление шума | 2D/3D | ||
| Режим экспозиции | Ручной, автоматический, приоритет диафрагмы, приоритет выдержки | ||
| Компенсация экспозиции | Поддерживать | ||
| Скорость затвора | 1/1~1/30000 с | ||
| Режим фокусировки | Авто/Ручной/Полуавтоматический | ||
| Электронный антизапотеватель | Поддерживать | ||
| Уменьшение теплового тумана | Поддерживать | ||
| Подбросить | Поддерживать | ||
| ЭИС | Поддерживать | ||
| Цифровое увеличение | 16x | ||
| Внешний контроль | время жизни | ||
| Интерфейс | 4-контактный порт Ethernet, 6-контактный последовательный порт и порт питания, 5-контактный аудио порт. 30-контактный LVDS | ||
| Протокол связи | SONY VISCA, Плеко Д/П | ||
| Условия эксплуатации | -30~+60°C/20%~80% относительной влажности | ||
| Условия хранения | -40~+70°C/20%~95% относительной влажности | ||
| Источник питания | 12 В постоянного тока | ||
| Потребляемая мощность (подлежит уточнению) | Среднее: 6 Вт;Макс: 11 Вт | ||

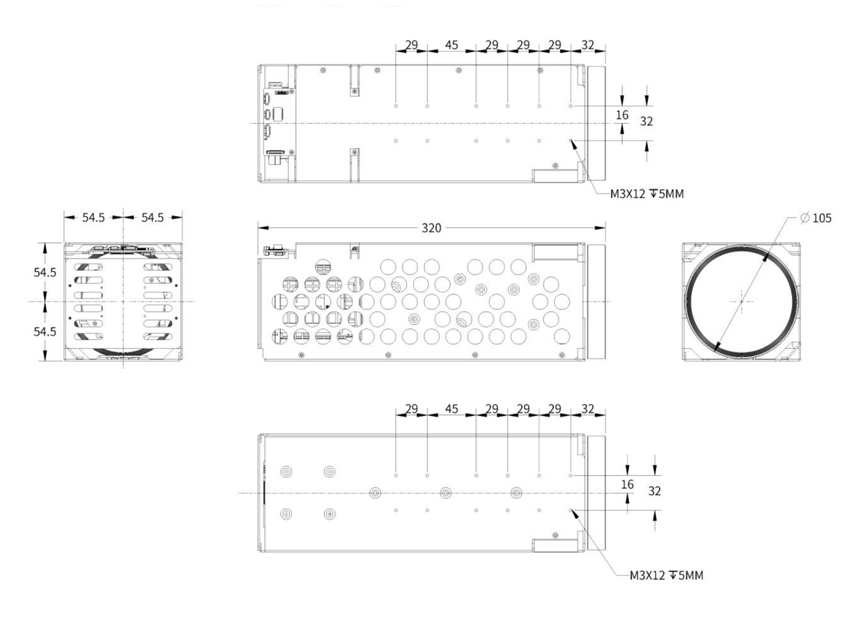

| Размеры(Д*Ш*В) | прибл.320мм*109мм*109мм | ||
| Масса | 3,1 кг | ||
Сетевой интерфейс
| Тип | Пин код | ПИН-код | Описание |
| J2_4pin Интерфейс Ethernet | 1 | ETHRX- | Адаптивный порт Ethernet, Интернет RX- |
| 2 | ETHRX+ | Адаптивный порт Ethernet, Интернет RX+ | |
| 3 | ETHTX- | Адаптивный порт Ethernet, Интернет TX- | |
| 4 | ЭТТКС+ | Адаптивный порт Ethernet, Интернет TX+ | |
| J3_6pin Питание и интерфейс UART | 1 | DC_IN | DC12V |
| 2 | ЗАЗЕМЛЕНИЕ | ЗАЗЕМЛЕНИЕ | |
| 3 | RXD1 | Уровень TTL 3,3 В, протокол Pelco | |
| 4 | TXD1 | Уровень TTL 3,3 В, протокол Pelco | |
| 5 | RXD0 | Уровень TTL 3,3 В, протокол Visca | |
| 6 | TXD0 | Уровень TTL 3,3 В, протокол Visca | |
| J1_5pin аудио интерфейс | 1 | АУДИО ВЫХОД | Аудиовыход (линейный выход) |
| 2 | ЗАЗЕМЛЕНИЕ | ЗАЗЕМЛЕНИЕ | |
| 3 | АУДИО_IN | Аудиовход (линейный вход) | |
| 4 | ЗАЗЕМЛЕНИЕ | ЗАЗЕМЛЕНИЕ | |
| 5 | NC | NC |
Интерфейс LVDS
| Порт | Число | ПИН-код | Описание |
| Интерфейс J4_30pin LVDS (аналогичный 30-контактному цифровому интерфейсу SONY) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | ЗАЗЕМЛЕНИЕ | ЗАЗЕМЛЕНИЕ | |
| 10 | ЗАЗЕМЛЕНИЕ | ||
| 11 | ЗАЗЕМЛЕНИЕ | ||
| 12 | ЗАЗЕМЛЕНИЕ | ||
| 13 | DC | Выход постоянного тока (постоянный ток + 7 В ~ + 12 В) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | Уровень TTL 3,3 В, протокол VISCA, аналогичный TXD0 на порту J3_6pin.Но не может подключиться одновременно. | |
| 19 | UART1_RX | Уровень TTL 3,3 В, протокол VISCA, то же, что и RXD0 на порту J3_6pin.Но не может подключиться одновременно. | |
| 20 | ЗАЗЕМЛЕНИЕ | ЗАЗЕМЛЕНИЕ | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
